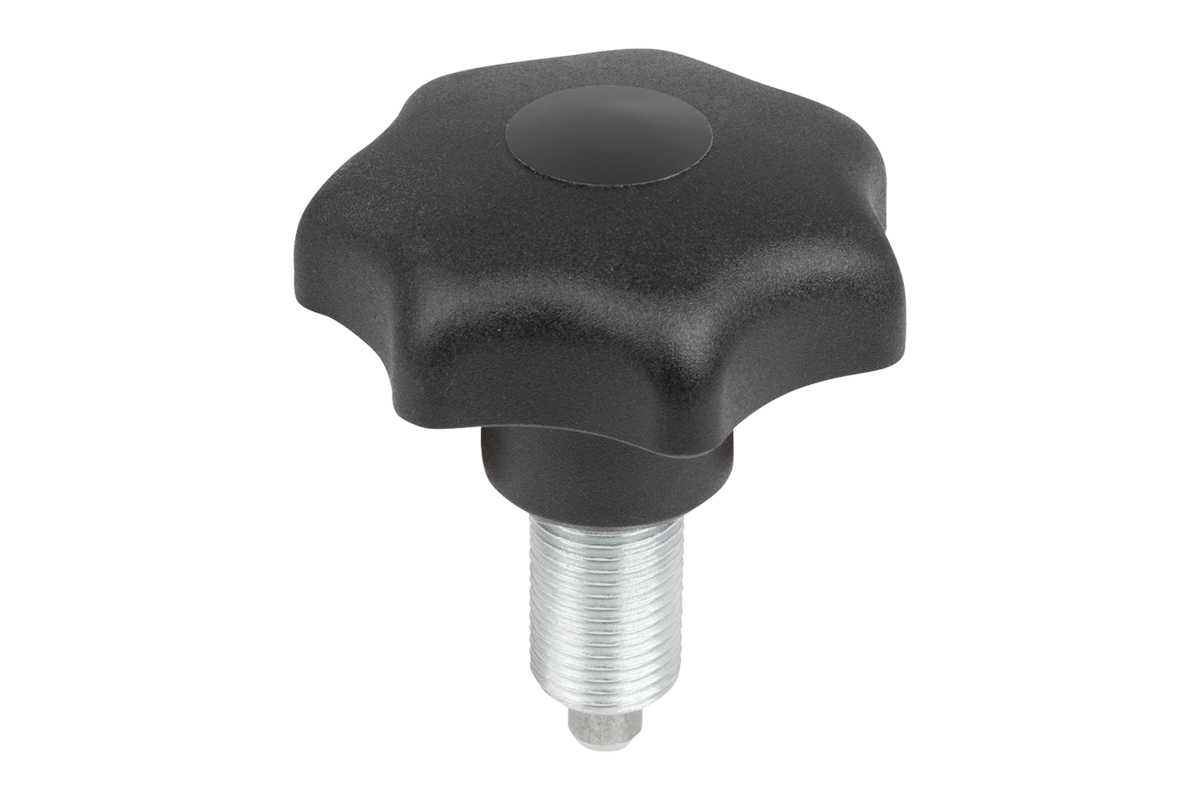

  5. Arretier- und Spanngriff Stahl mit Kunststoff-Sterngriff
    6. 03190-10-416080
Benennung
Arretier- und Spanngriff
Material Grundkörper
Automatenstahl
Oberfläche Grundkörper
verzinkt
Material Komponente
Thermoplast
Farbe Komponente
schwarz
D1=Gewinde
M16
D2=Außendurchmesser
63
D=Bolzendurchmesser
8
H=Höhe
40
L1=Gewindelänge
26
L=Länge
74
D3
26
Größe
4
H1
21
Hub S
8
Kontermutter
ohne Kontermutter
SW
16
UNSPSC Code
31162800
~ CONFLICT MINERALS 3TG status
no intentional 3TG
~ CP65 substance 1 cancer & reproductive toxicity
lead and lead compounds
~ CP65 substance 2 cancer
nickel (metallic)
~ PFAS free?
yes
~ REACH SVHC-free?
yes
~ REACh SVHC 2 name > threshold
previous lead possible
~ RoHS conformity
yes, without exemption
~ TSCA 6(H) conformity
yes

Beschreibung

Produktbeschreibung

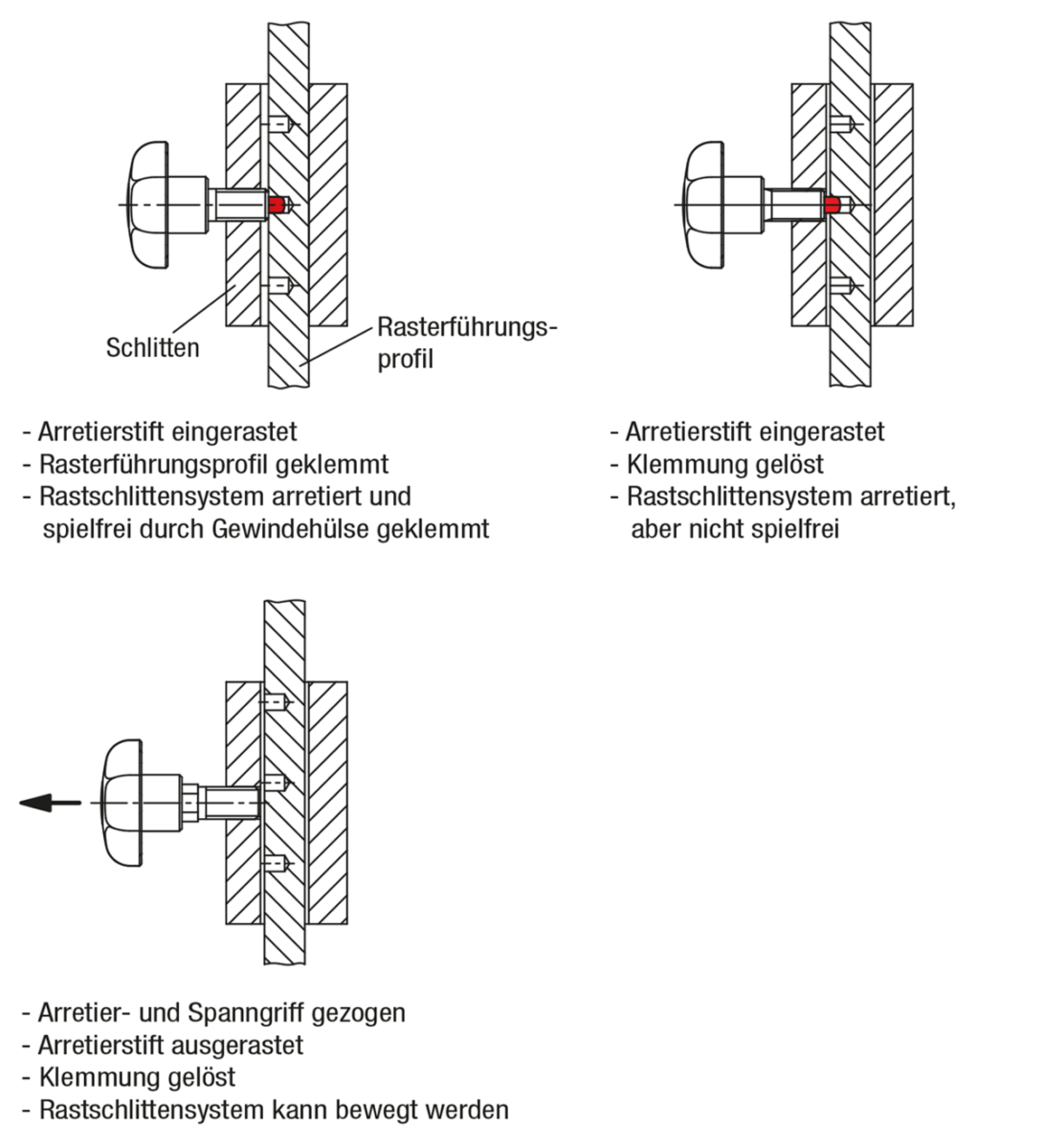

Der Arretier- und Spanngriff ermöglicht das Positionieren, Sichern und Klemmen von diversen Verstellelementen mit nur einem Produkt. Die Arretierung kann formschlüssig mittels Bolzen und die Klemmung kraftschlüssig über die Stirnfläche der Hülse erfolgen.
Werkstoff

Gewindehülse Automatenstahl.
Arretierstift Edelstahl 1.4305

Sterngriff Thermoplast.


Ausführung
Gewindehülse verzinkt.
Arretierstift blank.

Sterngriff schwarzgrau RAL7021.
Vorteile
Arretieren und Spannen in einem Produkt.
Ergonomische Bedienung mittels Sterngriff.
Auf Anfrage
Sonderausführungen.
Zubehör
Sechskantmuttern 07212.
