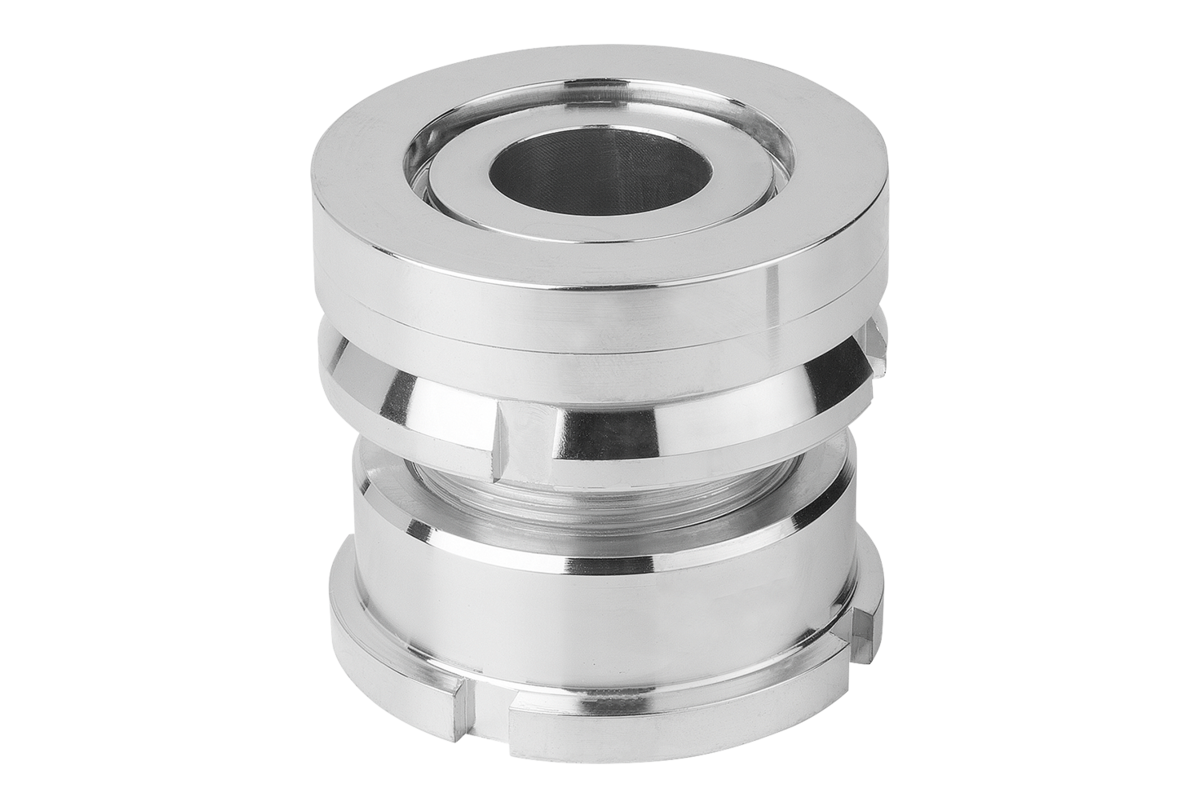

Höhenverstell-Element
mit Kugel-Ausgleichsscheibe
Vergütungsstahl
- Ausrichten von Motoren, Aggregaten, Antriebselemente und Fertigungsstraßen
- Exakte Anlage bei der Montage
- Neigungswinkel bis zu 4°
Verkaufseinheit
48,01 €
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Höhenverstell-Element
Ausführung 1
mit Kugel-Ausgleichsscheibe
Material
Grundkörper
Vergütungsstahl
D2=Außendurchmesser
45
D=Innendurchmesser
17,5
D1
M30x1,5
F
kN
120
F1
kN
45,5
H
max.
41
H
min.
34
Kontermutter
ohne Kontermutter
M
2
N
5
RoHS
true
für
Schraube
M16
ΔH
7
α
4°
Beschreibung
Werkstoff
Normalausführung 1.7225.
Edelstahlausführung 1.4305.
Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.
Edelstahlausführung blank.
Hinweis
Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.
Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.
Zubehör
07460 Kugel-Ausgleichs-Scheiben.
96650 Hakenschlüssel mit Nase DIN 1810A erweitert.
96650 Hakenschlüssel mit Nase DIN 1810A erweitert.
