Werkstoff
Stahl.
Ausführung
blank.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Stahl.
Ausführung
blank.
Hinweis

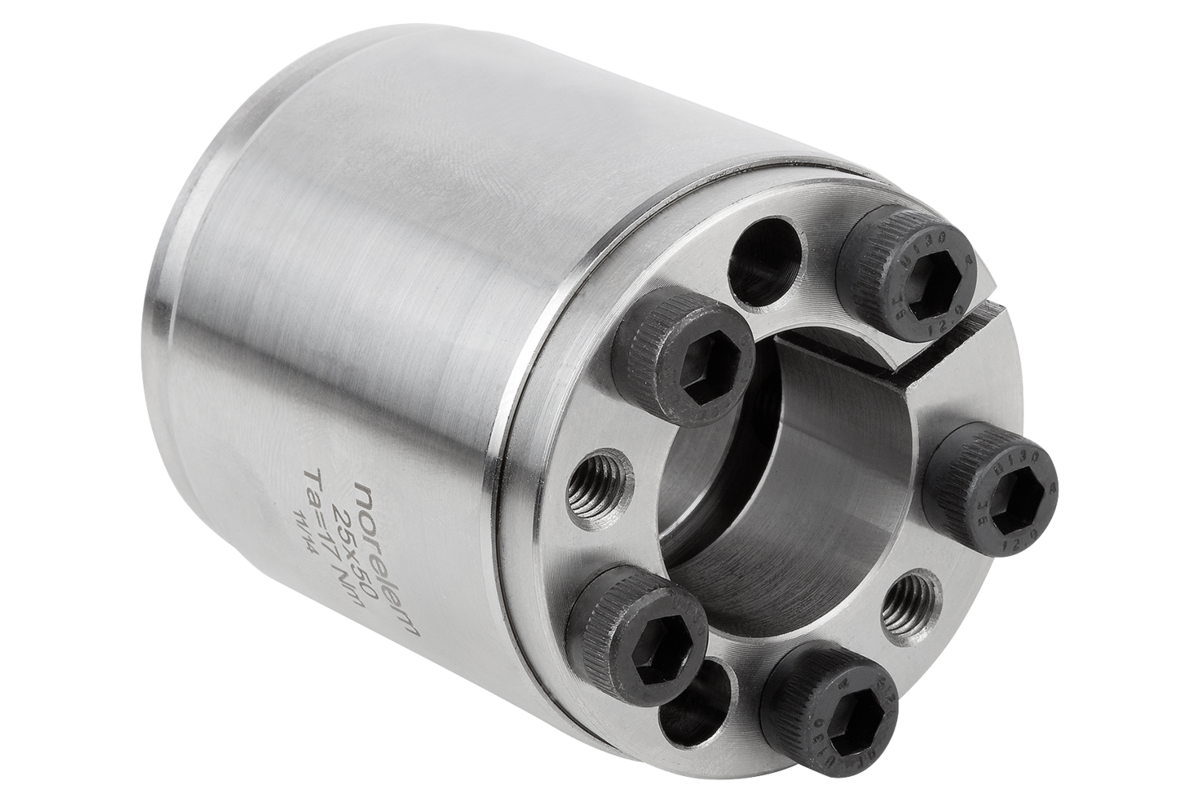

Spannsatz für sehr hohe Drehmomente.
- für Wellendurchmesser von 25 bis 85 mm
- für hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierend
- für Wellendurchmesser von 25 bis 85 mm
- für hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierend

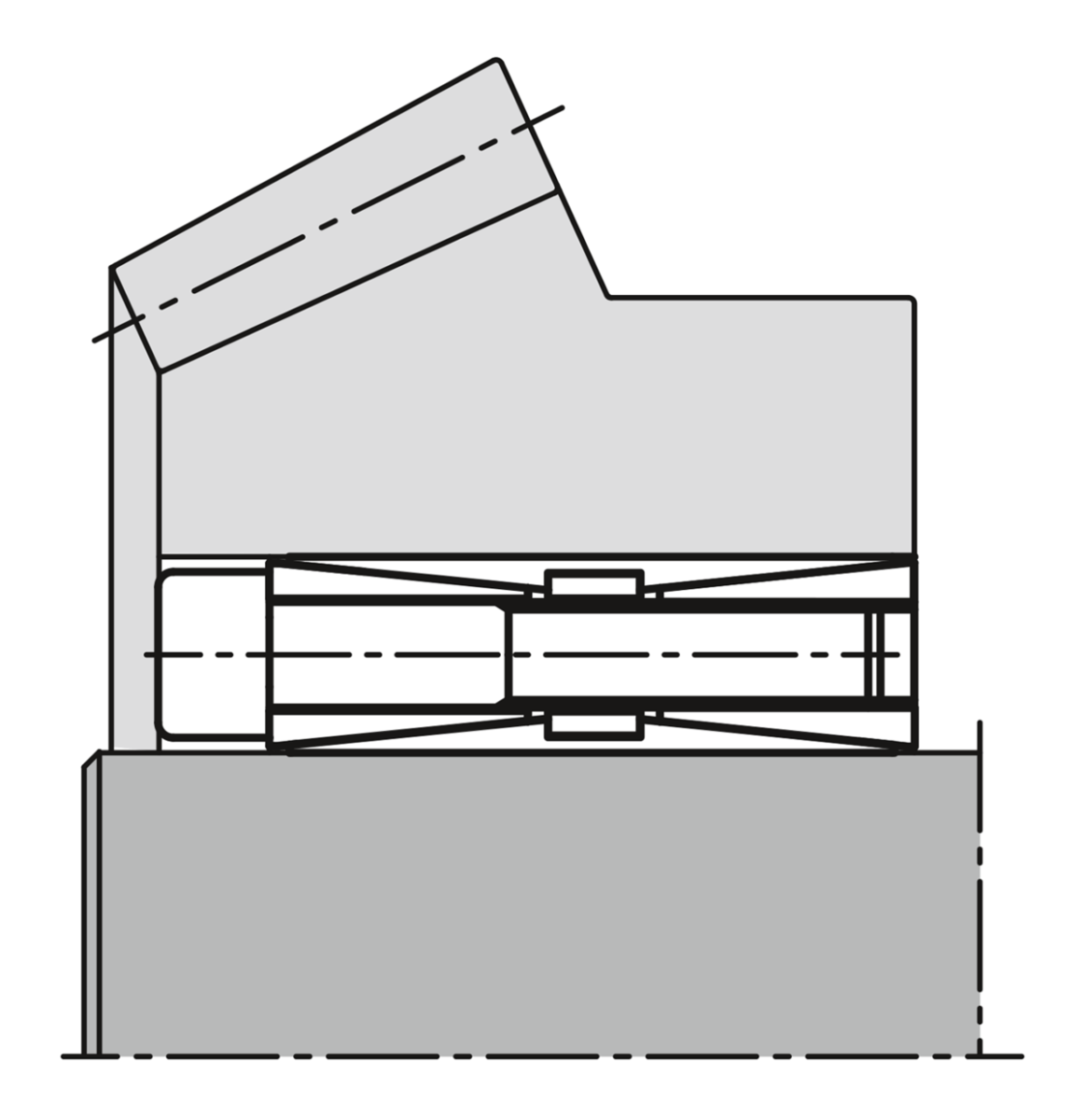

Montage
Spannsatz an den Konusflächen sowie Kontaktstellen von Welle und Nabe leicht ölen. Kein MoS2 oder Fett verwenden. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Schrauben über Kreuz in mehreren Stufen auf angegebenes Anziehdrehmoment anziehen.
Demontage: Alle Schrauben entfernen und in die Abdrückgewinde des vorderen Flansches eindrehen. Schrauben über Kreuz in mehreren Stufen anziehen bis sich der Spannsatz löst.
Demontage: Alle Schrauben entfernen und in die Abdrückgewinde des vorderen Flansches eindrehen. Schrauben über Kreuz in mehreren Stufen anziehen bis sich der Spannsatz löst.
Toleranzen
Welle:
Empfohlen wird die Toleranz h8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.
Nabe:
Empfohlen wird die Toleranz H8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.
Empfohlen wird die Toleranz h8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.
Nabe:
Empfohlen wird die Toleranz H8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.
