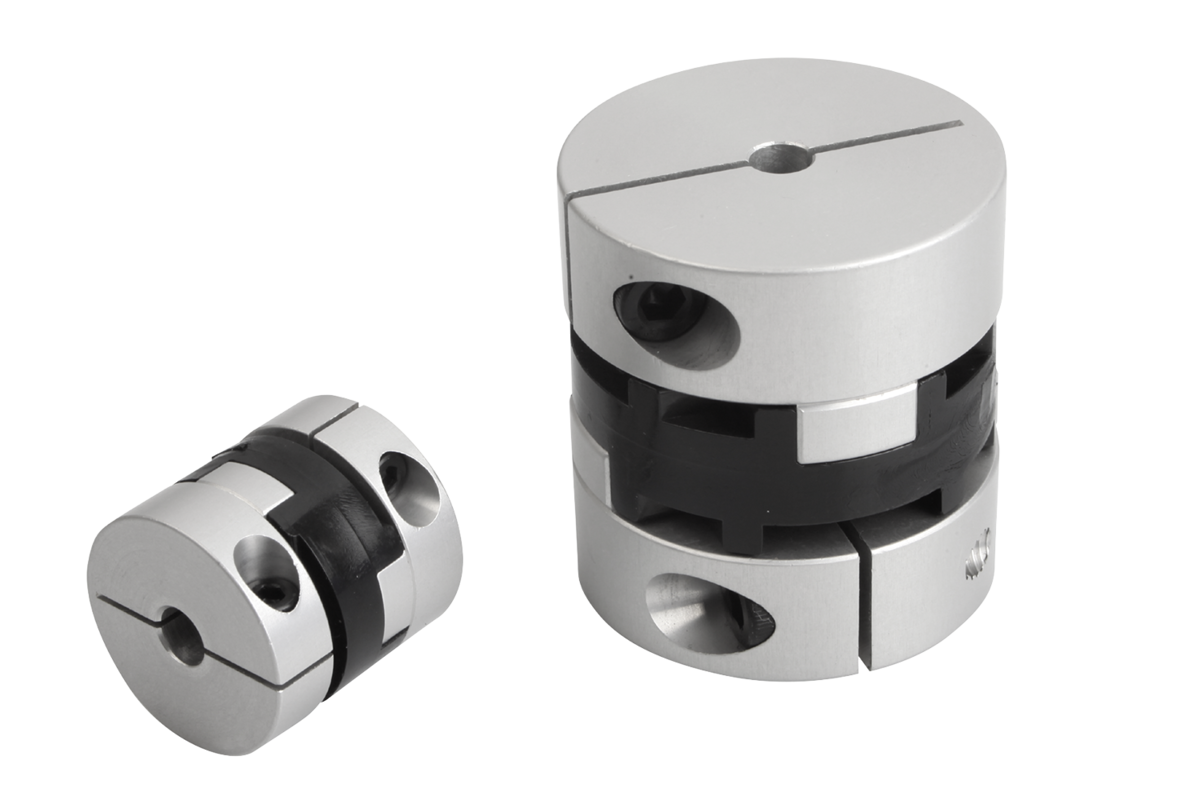

    5. Kreuzschieberkupplungen mit radialer Klemmnabe

Beschreibung

Werkstoff
Kreuzschieber Polyacetal, Nabe Aluminium.
Hinweis
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B. Welle: Ø 6 f7 Nabe: Ø 6 H8.
Vorteile
- Robust - Steckbar - Spielfrei - Kurze Baulänge
Auf Anfrage
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
