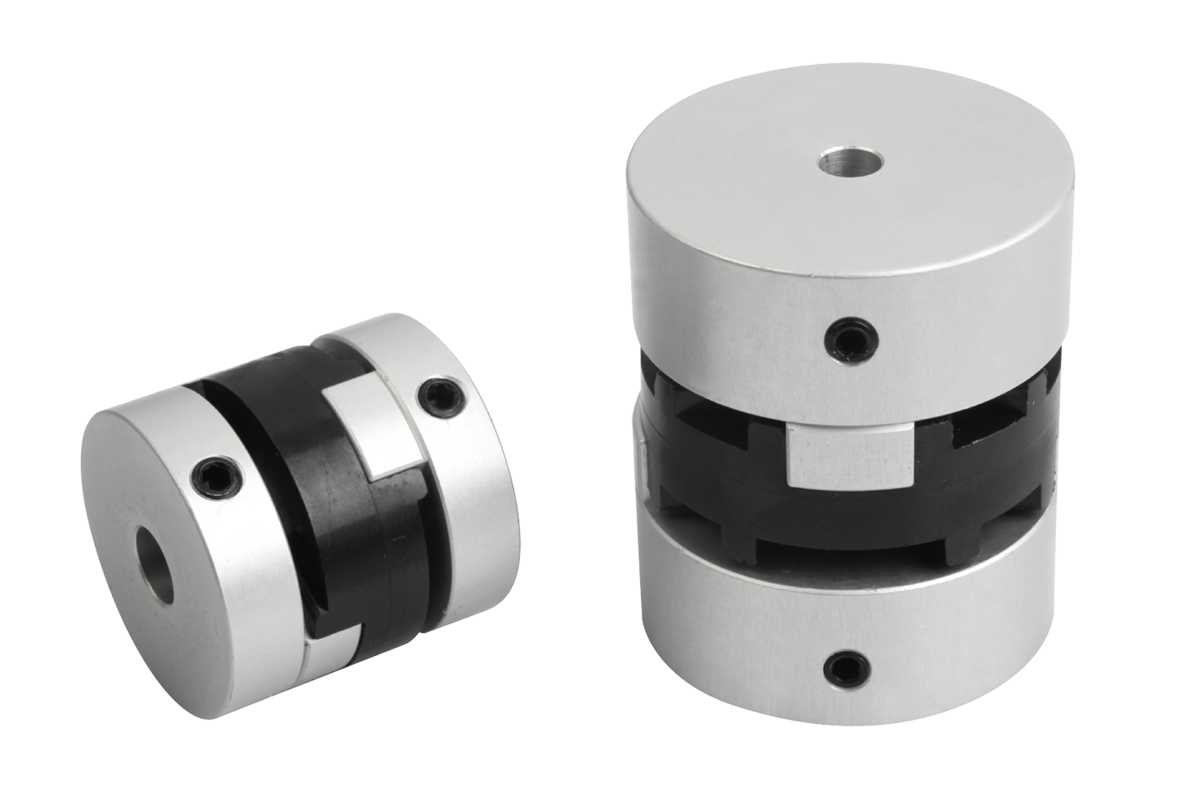

{"product":{"productId":"agid.4936","price":44.06,"name":"Kreuzschieberkupplungen Klemmung mit Gewindestift"},"currency":"EUR"}
Werkstoff
Kreuzschieber Polyacetal, Nabe Aluminium.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Kreuzschieber Polyacetal, Nabe Aluminium.
Hinweis
Das Klemmen der Nabe mittels Gewindestift ist eine kostengünstige Alternative zu den Kreuzschieberkupplungen mit radialer Klemmnabe (23030). Durch das Klemmen der Nabe mit Gewindestiften ergeben sich deutlich kürzere Montagezeiten.
Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment des Gewindestiftes ist zu beachten. Zur leichteren Demontage empfehlen wir die Welle mit einer Planfläche zu versehen.
Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Das erforderliche Anziehdrehmoment des Gewindestiftes ist zu beachten. Zur leichteren Demontage empfehlen wir die Welle mit einer Planfläche zu versehen.
Montage
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B. Welle: Ø 6 f7 Nabe: Ø 6 H8.
Vorteile
- Robust - Steckbar - Spielfrei - Kurze Baulänge
Auf Anfrage
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
