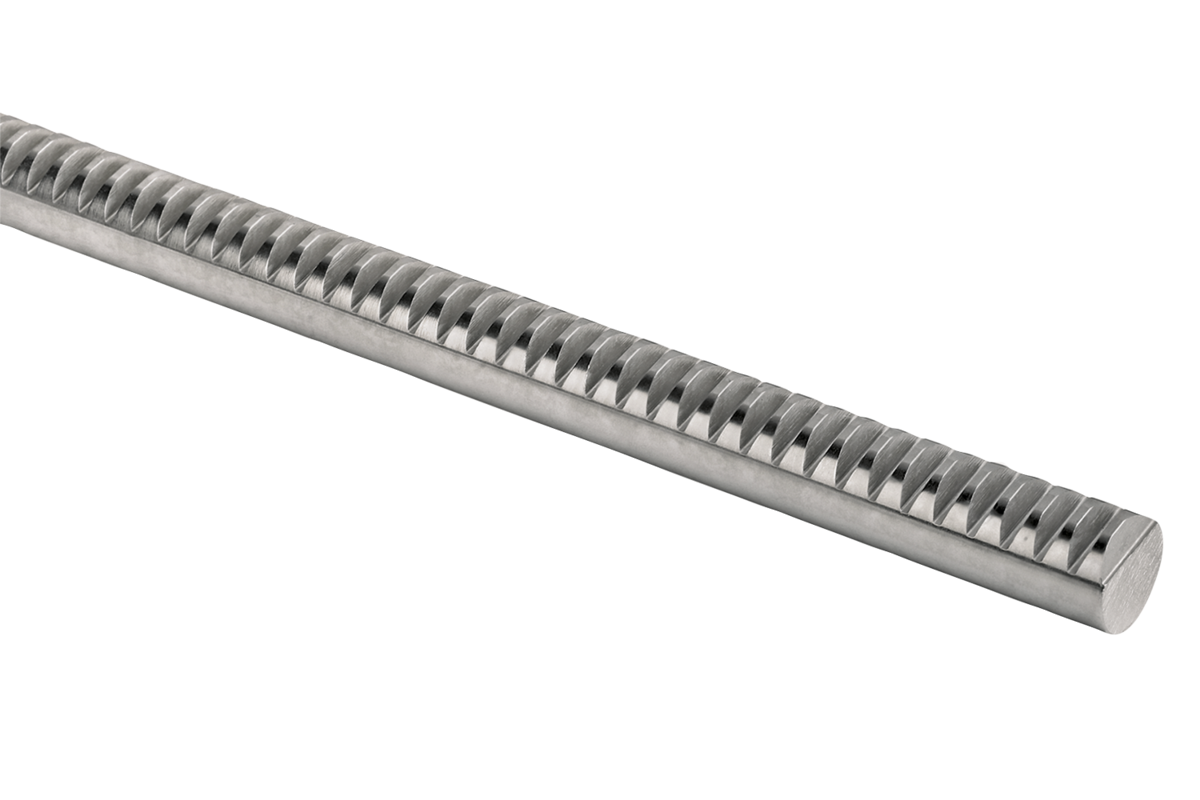

{"product":{"productId":"agid.16060","price":58.51,"name":"Zahnstangen rund aus Stahl Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°"},"currency":"EUR"}
Werkstoff
Stahl 1.0503 (C45).
Ausführung
Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.
Außendurchmesser geschliffen Toleranz h6.
Eingriffswinkel 20°, blank.
Außendurchmesser geschliffen Toleranz h6.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Stahl 1.0503 (C45).
Ausführung
Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.
Außendurchmesser geschliffen Toleranz h6.
Eingriffswinkel 20°, blank.
Außendurchmesser geschliffen Toleranz h6.
Hinweis
Die Zahnstangen sind so geschnitten, dass an den Enden die Zähne vollständig erhalten bleiben. Dadurch kann die Länge der Zahnstange im ±Bereich des Nennmaßes liegen.
Beispiel: Modul 1 beträgt der Zahnabstand 1,0 x π ≈ 3,14 mm.
Die Zahnstangen werden mit Überkopffräser verzahnt. Dadurch entstehen Minus-Toleranzen bei Maß H und H1:
bis Modul 2: -0,2 mm.
Modul 2,5 bis 3: -0,3 mm.
Beispiel: Modul 1 beträgt der Zahnabstand 1,0 x π ≈ 3,14 mm.
Die Zahnstangen werden mit Überkopffräser verzahnt. Dadurch entstehen Minus-Toleranzen bei Maß H und H1:
bis Modul 2: -0,2 mm.
Modul 2,5 bis 3: -0,3 mm.
