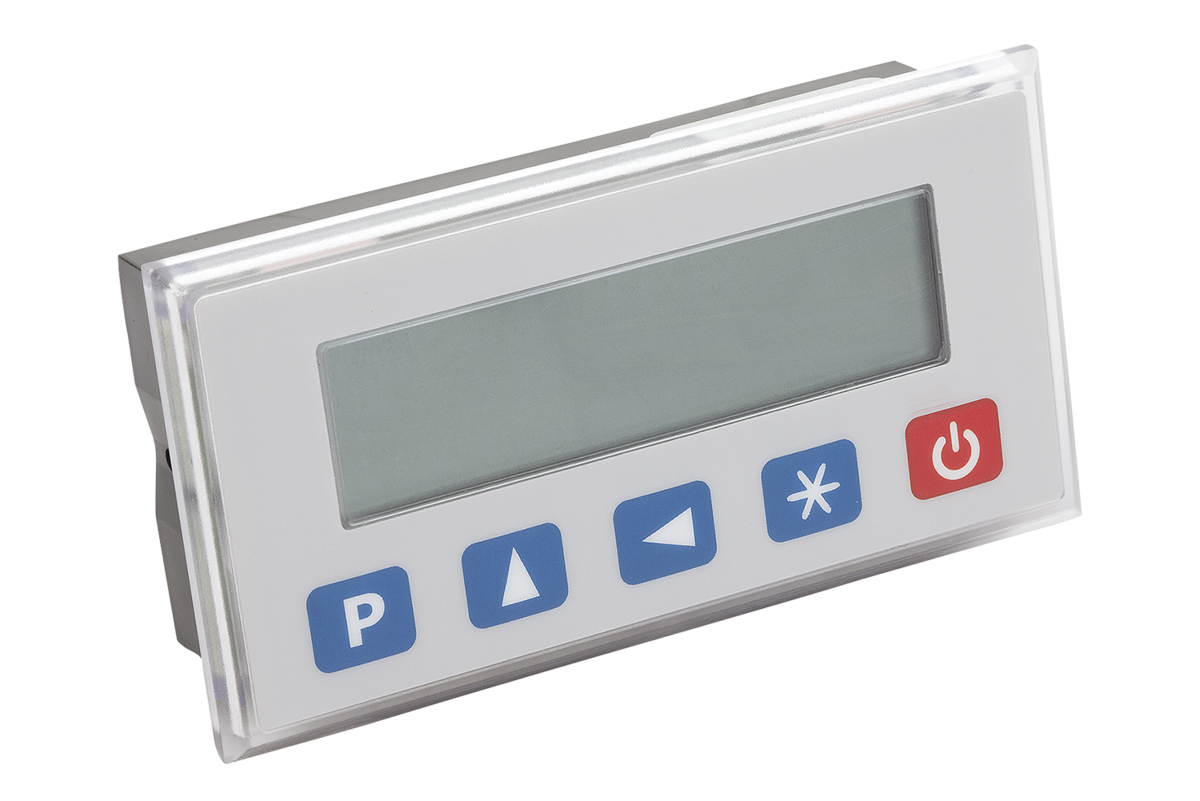

{"product":{"productId":"agid.18070","price":350.94,"name":"Positionsanzeige quasi-absolut, netzunabhängig, Anzeigegenauigkeit 10 µm"},"currency":"EUR"}
Werkstoff
Gehäuse Kunststoff.
Sichtfenster LCD-Anzeige.
Sichtfenster LCD-Anzeige.
Ausführung
Positionsanzeige mit integriertem Batteriefach.
Sensor steckbar.
Low Power LCD mit Dezimal- und Bruch-Inch-Funktion.
Sensor steckbar.
Low Power LCD mit Dezimal- und Bruch-Inch-Funktion.
Show more
Show less
Description
Werkstoff
Gehäuse Kunststoff.
Sichtfenster LCD-Anzeige.
Sichtfenster LCD-Anzeige.
Ausführung
Positionsanzeige mit integriertem Batteriefach.
Sensor steckbar.
Low Power LCD mit Dezimal- und Bruch-Inch-Funktion.
Sensor steckbar.
Low Power LCD mit Dezimal- und Bruch-Inch-Funktion.
Hinweis
Digitale, netzunabhängige Messanzeige zur spielfreien Positioniererfassung.
Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,...) in Industrie und Handwerk eingesetzt.
Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 92+0,8 x 45+0,6.
Die Winkelanzeige ist programmierbar.
Der Anzeigebereich ist ~13 mm hoch und Skalierbar von -1999999 bis 1999999.
Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm, Brunch-Inch bis 1/64 Inch.
Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei <1,1 V.
Ein einfacher Batteriewechsel ist über das Batteriefach möglich.
Die Energieversorgung erfolgt über 2 Mignon-AA Batterien (nicht im Lieferumfang enthalten).
Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,...) in Industrie und Handwerk eingesetzt.
Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 92+0,8 x 45+0,6.
Die Winkelanzeige ist programmierbar.
Der Anzeigebereich ist ~13 mm hoch und Skalierbar von -1999999 bis 1999999.
Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm, Brunch-Inch bis 1/64 Inch.
Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei <1,1 V.
Ein einfacher Batteriewechsel ist über das Batteriefach möglich.
Die Energieversorgung erfolgt über 2 Mignon-AA Batterien (nicht im Lieferumfang enthalten).
Technische Daten
- Auflösung 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01; 1/16; 1/32; 1/64 inch
- Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m
- Betriebsspannung 3 V DC, verpolsicher
- Stromaufnahme ~220 µA bei 3 V DC
- Wiederholgenauigkeit ±0,01 mm
- Verfahrgeschwindigkeit max. 5 m/s
- EMV EN 61000-6-2; EN 61000-6-4
- Schutzart IP 40, Gesamtgerät
- Schutzart IP 54, frontseitig
- Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m
- Betriebsspannung 3 V DC, verpolsicher
- Stromaufnahme ~220 µA bei 3 V DC
- Wiederholgenauigkeit ±0,01 mm
- Verfahrgeschwindigkeit max. 5 m/s
- EMV EN 61000-6-2; EN 61000-6-4
- Schutzart IP 40, Gesamtgerät
- Schutzart IP 54, frontseitig
Temperaturbereich
- Umgebungstemperatur 0…60 °C
- Lagertemperatur -10…70 °C
- Lagertemperatur -10…70 °C
Montage
Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
Funktionen
- Kettenmaß- und Resetfunktion
- Direkteingabe des Referenz-/ Offsetwert
- Direkteingabe des Referenz-/ Offsetwert
Beachten
Die relative Luftfeuchtigkeit darf max. 95% betragen. Eine Betauung ist nicht zulässig.
Zeichnungshinweis
1) Sensoranschluss
2) Batteriefach
2) Batteriefach
Zubehör
- Magnetsensoren 21720
- Magnetbänder 21725
- Hohlwellensensoren 21730
- Magnetbänder 21725
- Hohlwellensensoren 21730
